當前位置：首頁 > 產品總匯 > 防爆管件類 > BDM□ 系列防爆電纜夾緊密封接頭（dⅡ）

BDM□ 系列防爆電纜夾緊密封接頭（dⅡ）

詳細信息

詳細信息

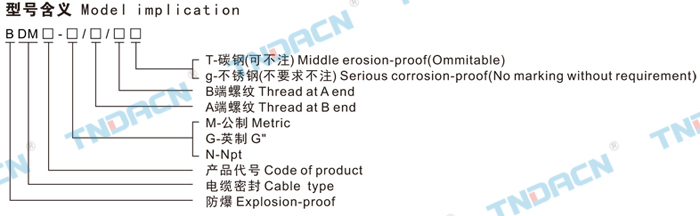

型號含義 Modelimplication

適用范圍 Applications

1. 1區、2區危險場所或20區、21區、22區危險場所；
2. ⅡA、ⅡB、ⅡC爆炸性氣體環境或可燃性粉塵環境；
3. 戶內、戶外(IP65、IP66*)；
4. 溫度組別：T1~T4/T5/T6；
5.應用于石油、化工、航天、軍工等場所。
1. Hazardous:division 1 &2,or 20,21,&22;
2. Explosive gas atmosphers:class ⅡA ⅡB ⅡC or inflammabledust environment;
3. Indoor or outdoor(IP65,IP66*);
4. Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, Chemical industry, spaceflight,war ind-ustry and so on.

主要技術參數 Main technical parameters

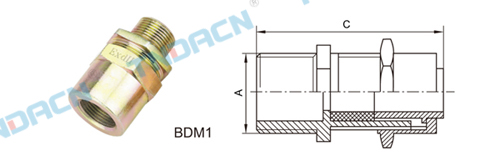

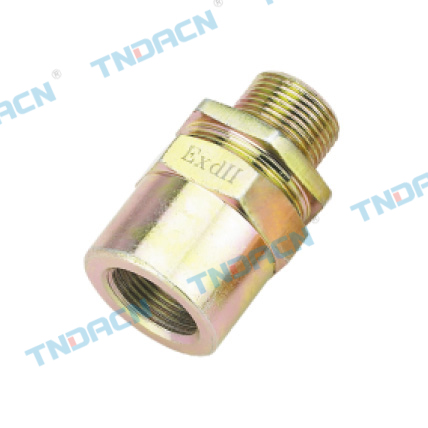

BDM1型：采用優質碳素鋼或不銹鋼制作，采用機械式電纜夾緊裝置。
Type BDM1: Carbon steel with good quality or stainless steel, machnical cable clamping set.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	防爆標志 Ex-mark	防護等級 Degree of protection
BDM1-15 BDM1-20 BDM1-25 BDM1-32 BDM1-40 BDM1-50 BDM1-70 BDM1-80	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3"	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37 φ30~φ42 φ30~φ56	51 70 70 72 75 78 85 90	ExdⅡ等效于 Ⅱ2G ExdⅡ (歐標)	IP65

BDM1型：采用優質碳素鋼或不銹鋼制作，采用機械式電纜夾緊裝置。
Type BDM1: Carbon steel with good quality or stainless steel, machnical cable clamping set.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	防爆標志 Ex-mark	防護等級 Degree of protection
BDM2-15 BDM2-20 BDM2-25 BDM2-32 BDM2-40 BDM2-50	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2"	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37	50 50 58 64 64 69	ExdⅡ等效于 Ⅱ2G ExdⅡ (歐標)	IP65

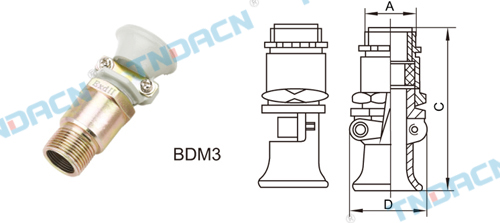

BDM3型：采用優質碳素鋼或不銹鋼制作，采用機械式電纜夾緊裝置，并帶有防拔脫裝置。
Type BDM3: Carbon steel with good quality or stainless steel machnical cable clamping set and with anti-drop device.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	D (mm)	防爆標志 Ex-mark
BDM3-15 BDM3-20 BDM3-25 BDM3-32 BDM3-40 BDM3-50 BDM3-70 BDM3-80 BDM3-100	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3" G4"	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37 φ30~φ42 φ30~φ56 φ42~φ80	72 77 86 96 98 110 162 183 183	72 77 97 126 140 142 144 175 198	ExdⅡ等效于 Ⅱ2G ExdⅡ (歐標)

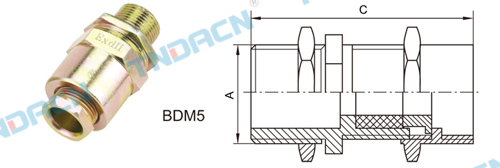

BDM5型：采用優質碳素鋼或不銹鋼制作，采用機械式電纜夾緊裝置。
Type BDM5: Carbon steel with good quality or stainless steel, machnical cable clamping set.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	防爆標志 Ex-mark	防護等級 Degree of protection
BDM5-15 BDM5-20 BDM5-25 BDM5-32 BDM5-40 BDM5-50 BDM5-70 BDM5-80	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3"	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37 φ30~φ42 φ30~φ56	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37 φ30~φ42 φ30~φ56	Exd II 等效于 II 2G Exd II (歐標)	IP65

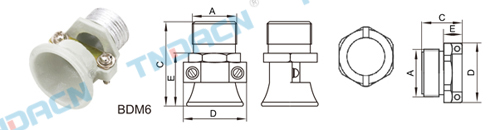

BDM6型：采用鋁合金制作，采用機械式電纜夾緊裝置，并帶有防拔脫裝置。
Type BDM1: Made of aluminium alloy, mechanical clamping set and with anti-drop device.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	D (mm)	E (mm)
BDM6-15 BDM6-20 BDM6-25 BDM6-32 BDM6-40 BDM6-50 BDM6-70 BDM6-80 BDM6-100	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3" G4"	φ7~φ10 φ9~φ14 φ12~φ18 φ15~φ23 φ18~φ30 φ25~φ37 φ30~φ42 φ30~φ56 φ42~φ80	38 38 52 76 86 88 88 112 128	38 38 50 62 68 85 100 118 145	32 32 32 50 58 58 62 78 95

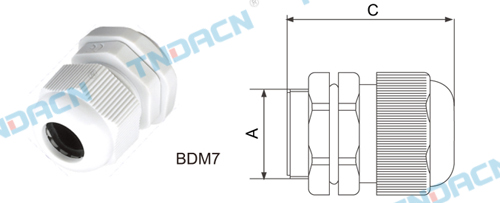

BDM7型：采用工程塑料壓制而成，具有較強的防腐和防水性能，適用于增安型外殼中作引入裝置用。
Type BDM7: It's made of engineering plastic and with serious corrosion&waterproof functions, it's used as entry set for
increased safety safety enclosure.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	防爆標志 Ex-mark	防護等級 Degree of protection
BDM7-15 BDM7-20 BDM7-25 BDM7-32 BDM7-40 BDM7-50 BDM7-M16 BDM7-M20 BDM7-M25 BDM7-M32 BDM7-M40 BDM7-M50 BDM7-M63	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" M16×1.5 M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M63×1.5	φ5~φ8 φ5~φ10 φ6~φ12 φ10~φ14 φ13~φ18 φ18~φ25 φ5~φ8 φ6~φ12 φ9~φ13 φ10~φ18 φ17~φ25 φ23~φ32 φ32~φ44	8 8 9 10 11 11 7 7 11 11 13 13 15	ExdⅡ等效于 Ⅱ2G ExdⅡ (歐標)	IP66

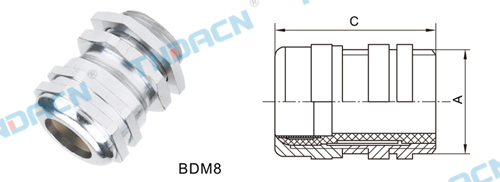

BDM8X型：采用優質黃銅鍍鎳或不銹鋼制作，采用機械式電纜夾緊裝置。
Type BDM8: use excellent brass casted with Nickel or made with stainless steel,Nickel-galvanizing,adopts mechanical
cable clamping set.

型號 Type	A端管螺紋 Pipe thread at A end(G")	電纜外徑 Cable outer dia.(mm)	C (mm)	防爆標志 Ex-mark	防護等級 Degree of protection
BDM8-15 BDM8-20 BDM8-25 BDM8-32 BDM8-40 BDM8-50 BDM8-M16 BDM8-M20 BDM8-M25 BDM8-M32 BDM8-M40 BDM8-M50 BDM8-M63	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" M16×1.5 M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M63×1.5	φ7~φ9 φ8~φ14 φ12~φ17 φ13~φ23 φ17~φ26 φ25~φ35 φ2~φ6 φ5~φ9 φ9~φ16 φ13~φ20 φ20~φ26 φ25~φ31 φ29~φ35	55 55 67 72 77 89 30 32 37 41 50 52 53	ExdⅡ等效于 Ⅱ2G ExdⅡ (歐標)	IP66

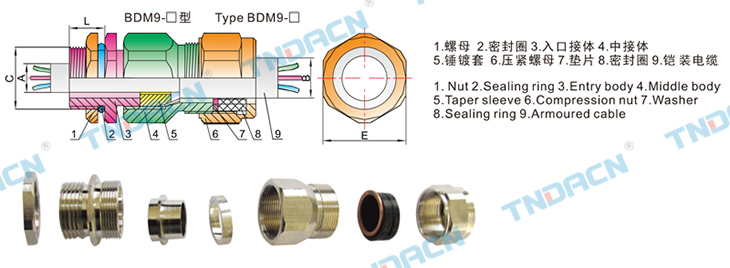

公制螺紋C Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		鋼帶厚度上限01(mm) Max thickness of steel braid		鋼絲直徑φ 02(mm) Steel wire diameter	網帶厚度上限 03(mm) Max.thinkness of wire braid	直徑上限E (mm) Max.diameter E
		A(mm)	B(mm)	Min	Max
M16×1.5 M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M63×1.5 M75×1.5 M100×1.5	12 12 16 16 16 17 17 19 19	8.6 11.6 19.9 26.2 32.1 38.1 50 61.9 86	6.0~13.4 9.5~15.9 19~25 22.9~33.9 26~39 35~46.7 45.6~59.4 57~72.1 76~93	0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.3 0.3	0.4 0.4 0.7 0.7 0.8 0.63 0.63 0.81 0.94	0.9 0.9/1.25 1.25/1.60 1.6/2.0 1.6/2.0 2.0/2.5 2.5 2.5 3.15	0.85 0.85 1.25 1.40 1.40 1.40 1.50 1.50 1.60	24 30 43 50 60 65 80 92 117

英制螺紋G Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		鋼帶厚度上限01(mm) Max thickness of steel braid		鋼絲直徑φ 02(mm) Steel wire diameter	網帶厚度上限 03(mm) Max.thinkness of wire braid	直徑上限E (mm) Max.diameter E
		A(mm)	B(mm)	Min	Max
G1/2" G3/4" G3/4" G1" G1 1/4" G11/2" G2" G2" G2 1/2" G2 1/2" G3" G3" 4"	12 12 12 16 16 16 17 17 17 17 19 19 19	11.65 13.9 19.9 26.2 32.1 38.1 44 50 55.9 61.9 67.9 86	6.0~13.4 9.5~15.9 12.5~20.9 19~25 22.9~33.9 26~39 35~46.7 38~53.1 45.6~59.4 54.6~65 57~72.1 60.4~76 76~93	0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2 0.3 0.3 0.3	0.4 0.4 0.4 0.7 0.7 0.8 0.63 0.63 0.63 0.63 0.81 0.81 0.94	0.85 0.9/1.25 0.9/1.25 1.25/1.6 1.6/2.0 1.6/2.0 2.0/2.50 2.0/2.50 2.50 2.50 2.50 2.50/3.15 3.15	0.85 0.85 0.9 1.25 1.40 1.40 1.40 1.40 1.50 1.50 1.50 1.50 1.60	24 30 35 43 50 60 65 74 80 80 92 92 117

公制螺紋C Metric	英制螺紋G Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		鋼帶厚度上限01(mm) Max thickness of steel braid		鋼絲直徑φ 02(mm) Steel wire diameter	網帶厚度上限 03(mm) Max.thinkness of wire braid	直徑上限E (mm) Max.diameter E
			A(mm)	B(mm)	Min	Max
M16×1.5 M20×1.5 M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M50×1.5 M63×1.5 M63×1.5 M75×1.5 M75×1.5 M100×1.5	G1/2 G3/4 G3/4 G1 G1 1/4 G1 1/2 G2 G2 G2 1/2 G2 1/2 G3 G3 G4	12 12 12 16 16 16 17 17 17 17 19 19 19	8.6 11.6 13.9 19.9 26.2 32.1 38.1 44 50 55.9 61.9 67.9 86	6.0~13.4 9.5~15.9 12.5~20.9 19~25 22.9~33.9 26~39 35~46.7 38~53.1 45.6~59.4 45.6~65 57~72.1 60.4~76 76~93	0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2 0.3 0.3 0.3	0.4 0.4 0.4 0.7 0.7 0.8 0.63 0.63 0.63 0.63 0.81 0.81 0.94	0.85 0.9/1.25 0.9/1.25 1.25/1.6 1.6/2.0 1.6/2.0 2.0/2.50 2.0/2.50 2.50 2.50 2.50 2.50/3.15 3.15	0.85 0.85 0.9 1.25 1.40 1.40 1.40 1.40 1.50 1.50 1.50 1.50 1.60	24 30 35 43 50 60 65 74 80 80 92 92 117

公制螺紋C Metric	英制螺紋G Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		直徑上限E Max.dia-meter E (mm)
			電纜內徑A(mm) Cable inner diameter A	電纜外徑B(mm) Cable outer diameter B
M16×1.5 M20×1.5 M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M50×1.5 M63×1.5 M63×1.5 M75×1.5 M75×1.5 M100×1.5	G1/2 G3/4 G3/4 G1 G1 1/4 G1 1/2 G2 G2 G2 1/2 G2 1/2 G3 G3 G4	12 12 12 16 16 16 17 17 17 17 19 19 19	8.6~11 10~13 12~15 17~21 23.4~27.4 30~34 36~40 41~45 49~53.1 55.4~59.4 59~63 66~70 70~86	6.0~14 11.4~15.9 15.1~20.9 20.3~27.4 26.0~33.9 31.0~40.4 36.5~46.7 43.0~53.1 48.9~59.4 58.0~65.9 60.6~72.1 64.9~78.5 76~93	24 30 35 43 50 60 65 74 80 80 92 92 117

公制螺紋C Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		鋼帶厚度上限01(mm) Max thickness of steel braid		網帶厚度上限 02(mm) Max.thinkness of wire braid	鋼絲直徑φ 03(mm) Steel wire diameter	直徑上限E (mm) Max.diameter E
		A(mm)	B(mm)	Min	Max
M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M63×1.5 M75×1.5 M100×1.5	12 16 16 16 17 17 19 19	11.6 13.9 19.9 26 32 44 55 80	11.4~15.9 15~20.9 20~27 26~33 31~40 43~53 58~65 76~93	0.1 0.1 0.1 0.1 0.2 0.2 0.3 0.3	0.4 0.7 0.7 0.8 0.63 0.63 0.81 0.94	0.90 1.40 1.40 1.40 1.40 1.50 1.50 1.60	0.9/1.25 1.25/1.60 1.6/2.0 1,6/2.0 2.1/2.50 2.50 2.50 3.15	30 43 50 60 65 80 92 117

英制螺紋G Metric	螺紋長度L (mm) Thread length	電纜直徑密封范圍 Sealing range of cable dia.		鋼帶厚度上限01(mm) Max thickness of steel braid		網帶厚度上限 02(mm) Max.thinkness of wire braid	鋼絲直徑φ 03(mm) Steel wire diameter	直徑上限E (mm) Max.diameter E
		A(mm)	B(mm)	Min	Max
G1/2" G3/4" G3/4" G1" G1 1/4" G1 1/2" G2" G2" G2 1/2" G2 1/2" G3" G3" G4"	12 12 12 16 16 16 17 17 17 19 19 19 19	11.6 11.6 13.9 19.9 26 32 38 44 50 55 61 67 80	11.4~15.9 11.4~15.9 15~20.9 20~27 26~33 31~40 36~46 43~53 48~59 58~65 60~72 60~78 76~93	0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2 0.3 0.3 0.3	0.4 0.4 0.4 0.7 0.7 0.8 0.63 0.63 0.63 0.63 0.81 0.81 0.936	0.85 0.90 1.25 1.40 1.40 1.40 1.40 1.40 1.50 1.50 1.50 1.50 1.60	0.85 0.9/1.25 0.9/1.25 1.25/1.6 1.6/2.0 1.6/2.0 2.0/2.50 2.0/2.50 2.50 2.50 2.50 2.50/3.15 3.15	24 30 35 43 50 60 65 74 80 80 92 92 117
